ZQDF(Y)蒸汽(液用)电磁阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
ZQDF（Y）系列蒸汽（液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
结构特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
结构与原理
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通
型号说明
技术参数
参数/型号 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | |||
公称压力（MPa） | 1.6 | ||||||||
工作压差 | DN15～50 | 0～1.6 | |||||||
DN65～100 | 0.05～1.6 | ||||||||
介质种类 | 煤气、空气等 | 饱和蒸汽 | 过热蒸汽 | 水油液体 | 热水 | 高温水、油 | |||
介质温度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | |||
公称通径（ mm ） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数（Kv值） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
阀体材质 | 不锈钢；碳钢 | ||||||||
电源电压 | AC220V DC24V 其余规格可作特殊订货 | ||||||||
使用寿命 | 按JB/T7352-94规定 | ||||||||
泄漏量（ml/min) | 按JB/T7352-94·F规定 | ||||||||
功耗VA | ≤50 | ||||||||

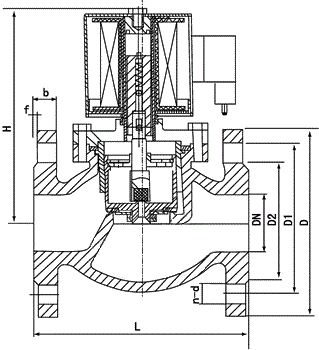

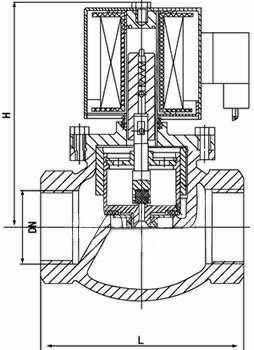

安装尺寸
公称 | 内螺纹连接 | 法兰连接 | |||||||||
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2″ | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Ø14 |
20 | 148 | 92 | 3/4″ | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Ø14 |
25 | 148 | 110 | 1″ | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Ø14 |
32 | 182 | 120 | 11/4″ | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Ø18 |
40 | 182 | 140 | 11/2″ | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Ø18 |
50 | 192 | 162 | 2″ | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Ø18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Ø18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Ø18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Ø18 | |||
