WJ44H德标直角式波纹管截止阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
WJ44H德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
德标直角式波纹管截止阀 结构特点
1、产品结构合理、密封可靠、性能优良、造型美观
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、双重密封，性能更可靠
5、阀杆升降位置指示，更直观
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
德标直角式波纹管截止阀 技术规范
结构形式 | BB-BG-OS & Y |
驱动方式 | 手动 |
电动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
德标直角式波纹管截止阀 性能规范
公称压力（MPa） | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |

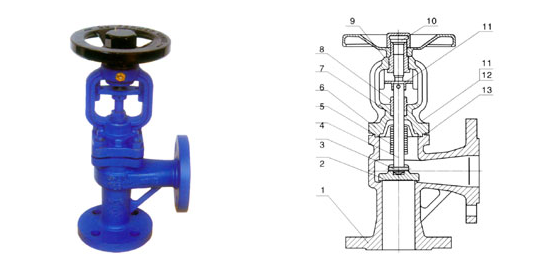

德标直角式波纹管截止阀 主要零件材料
序号 | 名称 | 材质 |
1 | 阀体 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
2 | 阀瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 轴销 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
5 | 波纹管组件 | 1Cr18Ni9Ti、304、316 |
6 | 阀盖 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
7 | 填料 | 柔性石墨 |
8 | 填料压盖 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
9 | 阀杆螺母 | WCB、QT400-18 |
10 | 手轮 | 铜合金 |
11 | 双头螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
12 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
13 | 垫片 | 柔性石墨+不锈钢 |

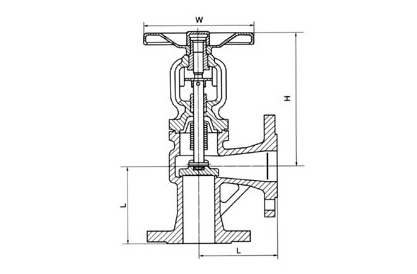

德标直角式波纹管截止阀 主要外形尺寸
型号 | WJ44H-16 | ||||||||||||||
压力等级 | PN16 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
型号 | WJ44H-25 | ||||||||||||||
压力等级 | PN25 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 11 | 14 | 19 | 27 | 32 | 43 | 53 | 110 | 200 | 330 | 480 | 700 |
型号 | WJ44H-40 | ||||||||||||||
压力等级 | PN40 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 11 | 14 | 20 | 28 | 33 | 45 | 55 | 120 | 210 | 350 | 500 | 730 |
