SP15F/SP45F数字锁定平衡阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
SP15F、SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
主要技术参数
型号 | SP15F-10/16 | SP45-10/16 | 备注 |
试验压力 | 1.5(MPa) 2.4(MPa) | 需要耐腐蚀、 高压、高温的阀门， 可面议预定。 | |
工作压力 | 1.0(MPa) 1.6(MPa) | ||
工作温度 | ≤120℃ | ||
适用介质 | 水、蒸汽、油品 | ||
特性曲线 | 等百分比 | ||
安装使用范围 | 管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉 | ||

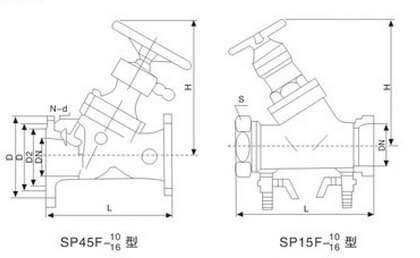

主要外形尺寸
SP15F-10/16内螺纹数字锁定平衡阀
DN | ZG | L | S | H | 重量kg |
15 | 1/2" | 100 | 27 | 128 | 1 |
20 | 3/4" | 115 | 33 | 128 | 1.5 |
25 | 1" | 125 | 46 | 130 | 1.8 |
32 | 5/4" | 140 | 55 | 150 | 2 |
40 | 3/2" | 160 | 55 | 187 | 2.5 |
SP45F-10/16法兰数字锁定平衡阀
DN | L | H |
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
流量特性
上图为该种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门恰恰适用这个要求。根据这一特点，可以自如的予置某一流量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。
注意事项
1、SP45F平衡阀具备流量调节和测量功能，为使流往阀门前后的水流稳定，保证测量精度，建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向，切勿装反。
3、由于阀塞为锥型，在小开度时容易挤住杂物，安装时要把阀门关到0位，以免掉进杂质。冲流管道时要把阀门开至99%，以免堵塞。
4、当关断阀门时，刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄，同时顺时针方向旋转钥匙，直到手柄不能转动为止。
6、需改变开度，先用钥匙开锁，再转动手轮，调到所需开度，用钥匙锁定。

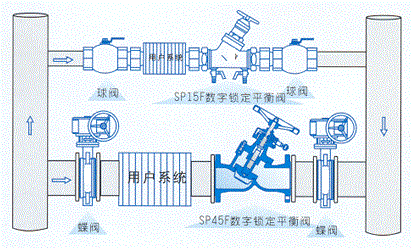

安装示意图
