ZJHM气动套筒调节阀

ZJHM气动套筒调节阀
  • 销售：
  • 销售：
  • 传真：

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

ZJHM气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。

气动套筒调节阀 主要技术参数


公称通径mm

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量
系数Kv

直线

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

16

25

40

60

100



流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5


注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

气动套筒调节阀 主要零件材料


零件名称

材料

温度范围

阀体上阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-40～600℃

阀芯、阀座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡胶夹增强涤沦织物


压缩弹簧

60Si2Mn


膜 盖

A3



气动套筒调节阀 执行机构主要技术参数


型　号

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

有效面积cm2

350

350

560

900

行　程mm

16

25

40

60

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100


气动套筒调节阀 性能指标


项目

指标值

项目

指标值


基本误差％

不带定位器

±5.0

始
终
点
偏
差
％

气关

不带定位器

始点

±5.0


终点

±2.5


带定位器

±1.0

带定位器

始点

±1.0


终点

±1.0


回差％

不带定位器

3.0

气开

不带定位器

始点

±2.5


终点

±5.0


带定位器

1.0

带定位器

始点

±1.0


终点

±1.0


死区％

不带定位器

3.0


带定位器

0.4

允许泄漏量L/h

1×10-3×
阀额定
容量


额定行程偏差％

±2.5



注：本产品执行GB/T4213-92国家标准。

气动套筒调节阀 允许压差


开关
方式

执行
机构
型号

弹簧
范围
KPa

气源
压力
KPa

需
要
附
件

公称通径（阀座直径）mm

25

40

50

65

80

100

150

200

气
关

ZHA-22

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R

3.00
6.4
6.4








ZHA-23

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R


2.25
6.4
6.4

1.95
6.4
6.4






ZHA-34

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R




2.36
6.4
6.4

2.04
6.4
6.4

1.67
6.4
6.4



ZHA-45

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R







1.41
6.4
6.4

1.14
6.4
6.4

气
开

ZHA-22

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P


1.5
4.5
6.4







ZHA-23

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P



1.13
3.38
6.40

0.98
2.93
6.4





ZHA-34

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P




1.18
3.54
6.4

1.02
3.06
6.4

0.84
2.51
5.85



ZHA-45

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P







0.71
2.12
4.94

0.57
1.71
4.00


注：1、P－阀门定位器；R－压力继动器。
　　2、允许压差为阀关闭P2=0状态，△P的大值。
3、大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

可配附件：

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

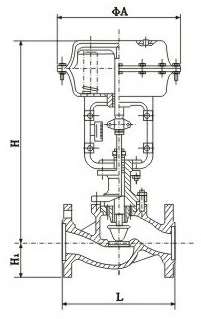

气动套筒调节阀 主要外形尺寸


DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

25

185

197

210

410

560

50

57

70

20

24

285

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660
