ZJHPF46气动薄膜衬氟调节阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
ZJHPF46气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
特点
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。
产品符合GB/T4213-92。
阀体
型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79•1～79•2-94等
材料:ZG230-450衬F46
工作温度:-40～180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯
执行机构
型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20～100、80～240kPa
供气压力:140～400kPa
气源接口:Rc1/4”
环境温度:-30～+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
执行机构配置
型号 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 |
有效面积cm2 | 350 | 350 | 560 | 900 |
行程mm | 16 | 25 | 40 | 60 |
弹簧范围KPa | 20～100(标准):40～200; | |||
允许压差
供气压力 | 弹簧范围 | 允许压差 | |||||||||
公称通径 | |||||||||||
G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
1.4 | 0.2～1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | |
4.0 | 0.8～2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | |
性能
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1
Kv值和行程
公称通径 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
阀座直径 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
额定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||

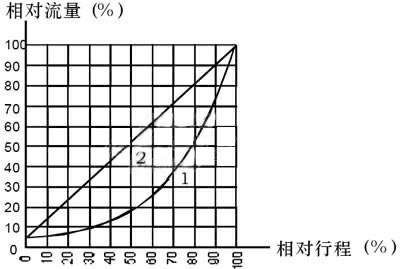

流量特性曲线
1、等百分比特性
2、线性特性
外形尺寸
公称通径 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
